STx2R系列船用卫星电视接收天线

简体中文

产品系列 / 船用卫星电视终端 /

型号：STx2R

STx2R系列船载卫星电视天线具有高可靠性高、性能优越的特点，适用于目标卫星仰角小于85度的地区。广泛使用于公务船、工程船、商船、游艇、石油平台、渔业船舶等。

上门安装服务

1年质量保证

终身配件保证

换星简单

独立工作无需罗经信号

高效率天线馈源设计

内置倾角仪，快速锁定卫星

可存储20颗卫星信息

一键启动

内置GPS

在线下单在线客服

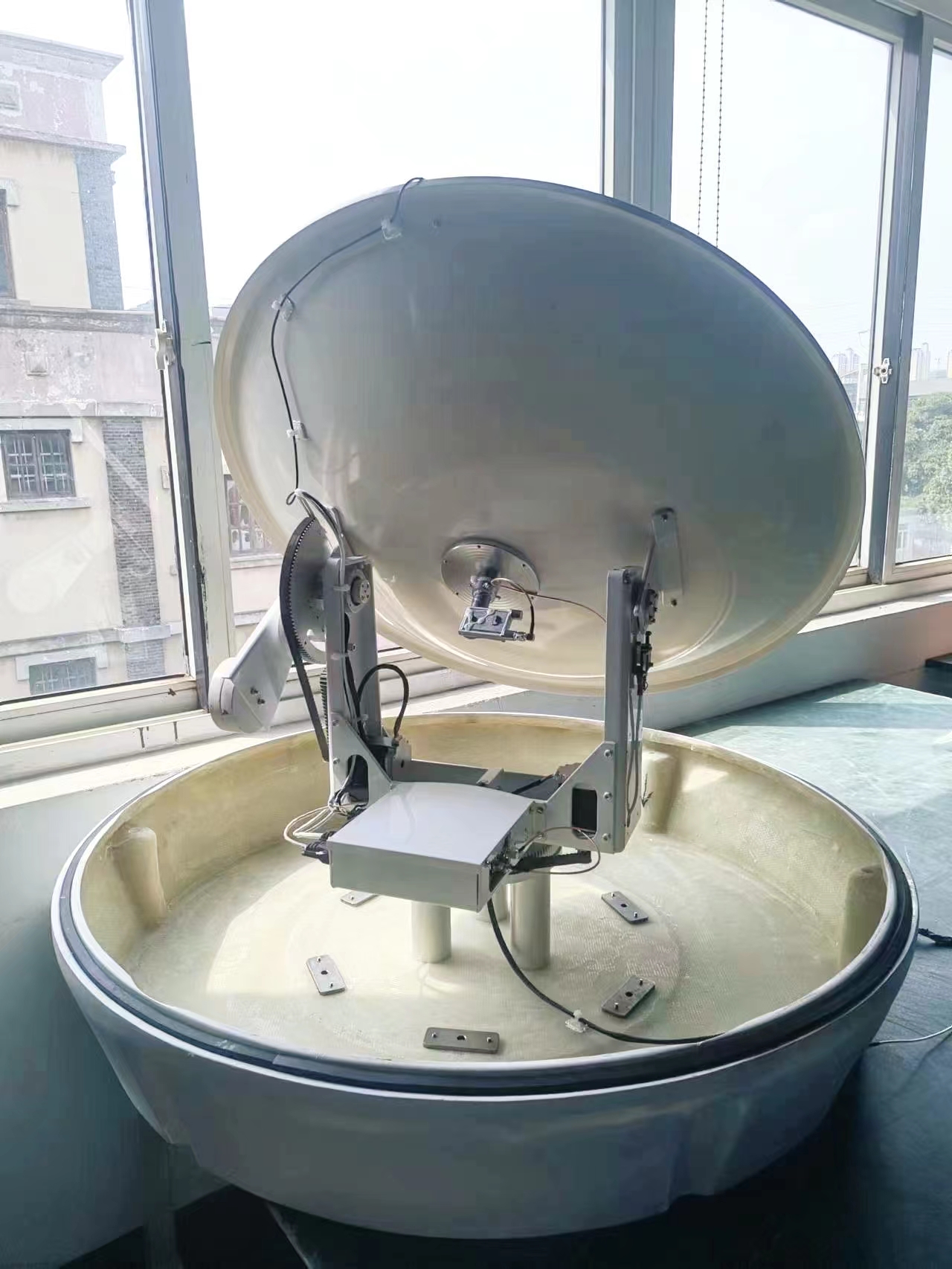

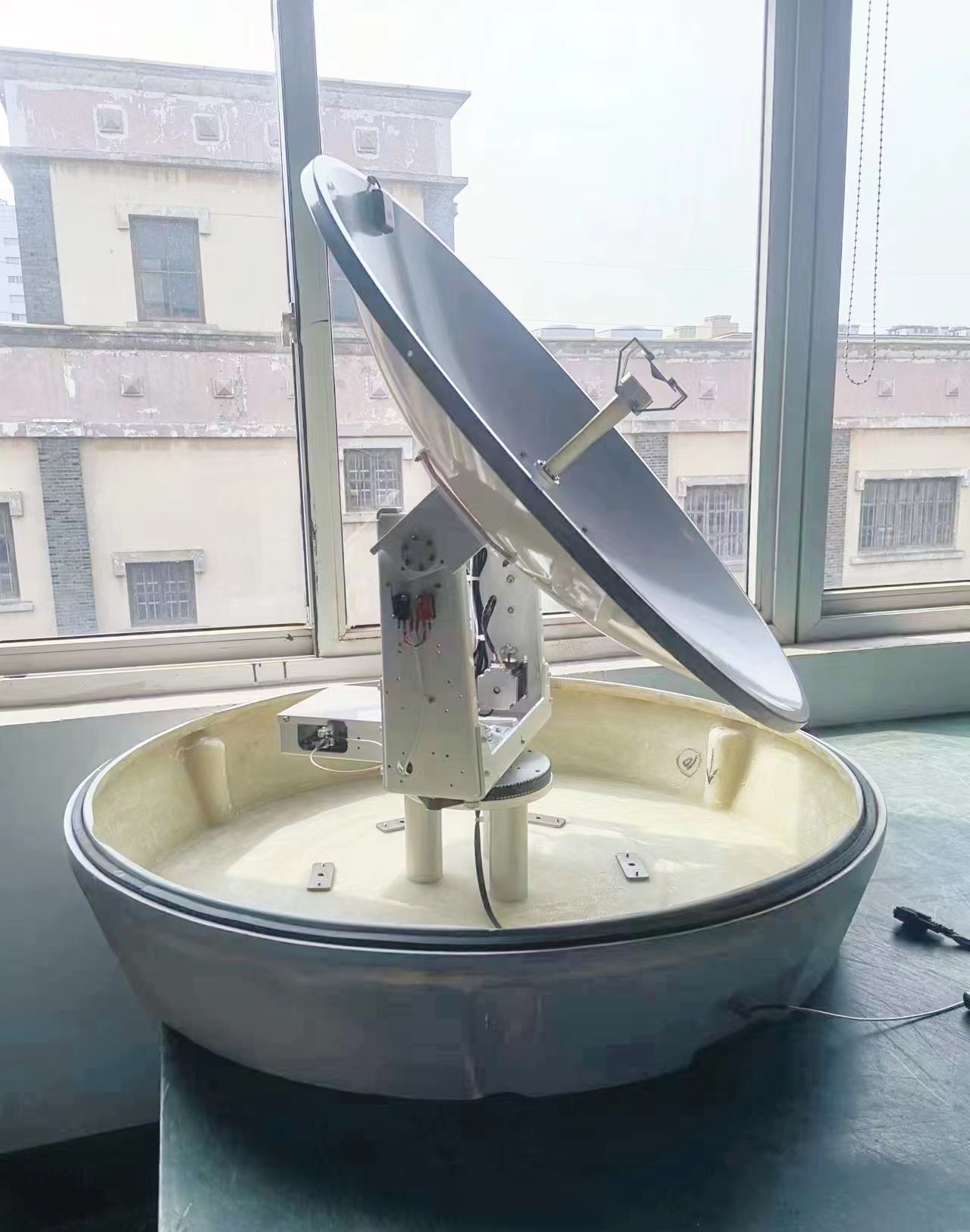

产品介绍技术参数产品实物图

高精度稳定：天线内置MEMS角速度计与加速度计，通过GPS获取地理位置信息由MCU计算方位角、俯仰角、极化角，可以使天线快速对准并跟踪卫星；使用自适应卡尔曼滤波器处理传感器数据，该方法获得了国家发明专利（专利号20111 04456876）；机械方面，采用高谐振频率的座架形式，保证了控制频率。

自动极化控制：根据GPS信息，控制器不断更新极化角度，完成对极化角度的最优控制。这个功能非常适合东西航线的船舶使用。

全球适用：为了适应不同的卫星信号，天线可适配多种 LNB（下变频器），从而可适应全球范围的应用。

品质可靠：采用工业级元件，保证了元件的可靠性；软件方面，内置坐标变换模块、PID稳定模块等核心模块，其控制频率大于200Hz；生产工艺方面，采用长时间高低温老化试验。

系列	STx2R
天线口径(m)	0.45	0.60	0.80	1.0
外部尺寸(m)	0.66 ×0.66×0.63	0.800.800.73	1.01.00.97	1.261.261.15
重量	20kg	25kg	35kg	47kg
最小EIRP	49dBW	47dBW	45dBW	43dBW
最大旋转速度	60 °/s	60 °/s	45 °/s	45 °/s
波段	Ku band
天线类型	环焦型
稳定方式	两轴稳定+极化调整
俯仰范围	0~90 °
*方位范围	○ 680 无滑环 ○ 360 ° 无限旋转有滑环
极化范围	±90°（自动）
工作环境温度	-40~85 ℃
稳定精度	±0.2°
* 自动极化装置	○需要 ○不需要（可选择）
* 极化	○仅线极化 ○仅圆极化 ○同时线极化和圆极化
*LNB output	○4 ○2 ○1 ○其他
*LNB 本振频率	○11.3GHz ○10.75GHz ○10.5GHz ○10.6/9.75GHz ○其他
* 天线罩材质	○普通玻璃钢(损耗0.8dB) ○复合玻璃钢(损耗0.3dB) ○其他
